產品介紹
產品簡介
熱電阻是中低溫區zui常用的一種溫度檢測器。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。它可以直接測量各種生產過程中從-200℃至400℃范圍內的液體、氣體及固體表溫度，還可以和顯示儀表、記錄儀表和電子調節器配套使用。金屬熱電阻常用的感溫材料種類較多，zui常用的是鉑絲。工業測量用金屬熱電阻材料除鉑絲外，還有銅、鎳、鐵、鐵—鎳等。
產品特點
壓簧式感溫元件，抗振性能好；
測溫精度高；
機械強度高，耐高溫耐壓性能好；
進口薄膜電阻元件，性能可靠穩定。
工作原理
熱電阻是利用物質在溫度變化時自身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分(感溫元件)是用細金屬絲均勻地雙雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。熱電阻通常需要把電阻信號通過引線連接到顯示儀表，記錄儀表或計算機上。
裝配式熱電阻主要由接線盒、保護管、接線端子、絕緣套管和感溫元件組成基本結構，并配以各種安裝固定裝置組成。
產品技術參數
測量范圍：-200~400℃
分度號：Pt100
精度等級：A級 ±（0.15℃+0.005｜t｜），B級 ±（0.30℃+0.005｜t｜）
接線盒形式：防濺式、防水式、防爆式
安裝方式：無固定裝置、螺紋、法蘭、接插
保護管材質：按客戶需要
保護管插深：按客戶需要
熱電阻接線：三線制或四線制接線
熱響應時間：T0.5≤40S(在溫度出現階躍變化時，熱電阻的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示)
熱電阻公稱壓力：常壓(一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂)
熱電阻標稱流速：0米/秒
熱電阻自熱影響：通過熱電阻中測量電流5mA時，測得的電阻增量換算成溫度值應不大于0.30℃。
熱電阻絕緣電阻：常溫絕緣電阻的試驗電壓可取直流10～100V任意值，環境溫度在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。
執行標準：JB/T8622-1997
熱電阻zui小置入深度
︱min＝︱元+15D
︱min－zui小可用置入深度
︱元－感溫元件長度
D－保護管外徑

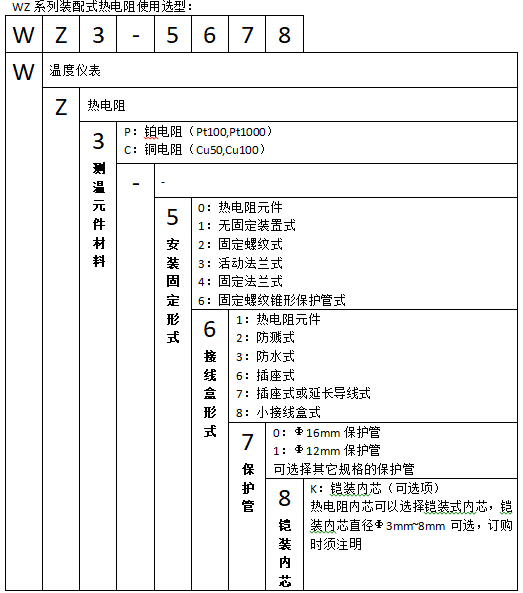

選型表
型號舉例：
WZP-131表示分度號Pt100無固定帶防水式接線盒，保護管直徑12mm的裝配式熱電阻，可為雙支
WZC-130表示分度號Cu50無固定帶防水式接線盒，保護管直徑12mm的裝配式銅熱電阻
結構圖片
特殊規格可定制

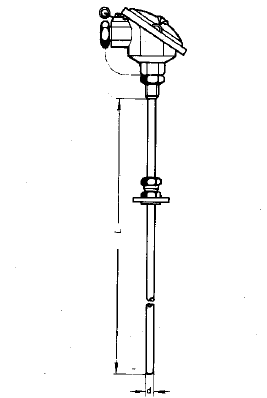

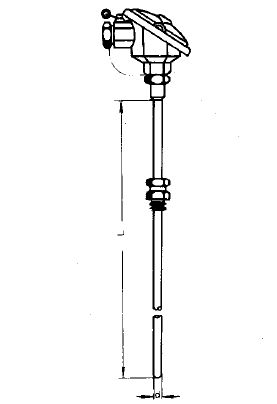

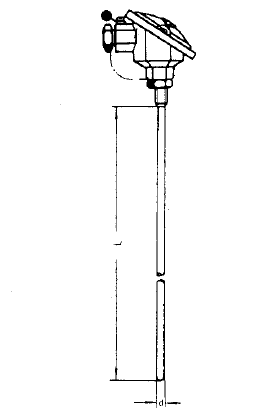

法蘭連接 無固定裝置 螺紋連接
